Кабельные тележки для С-профиля

Система NANTE обеспечивает безопасное, эффективное и экономичное питание кранов, талей и подвижного оборудования на фиксированных путях.

Особенности:

Безопасная и надёжная работа

Простота установки и модификации

Закрытая, самоочищающаяся направляющая

Минимальные требования к обслуживанию

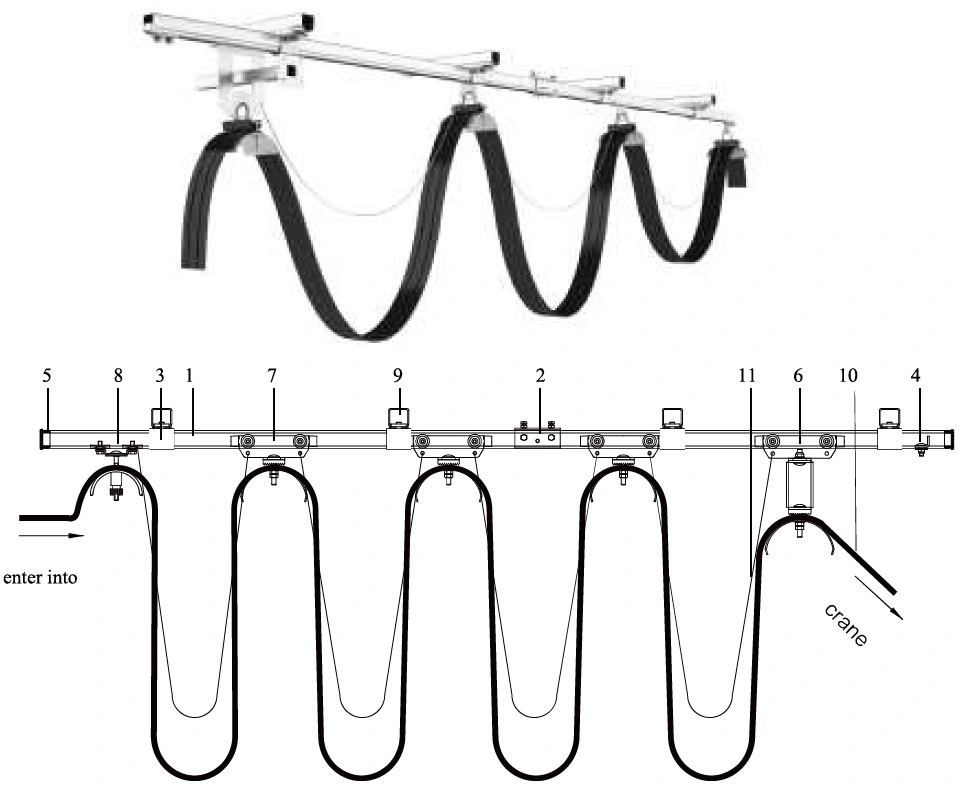

General

3. Кронштейн

4. Концевой ограничитель

5. Заглушка

6. Тяговая тележка

7. Средняя тележка

8. Концевая тележка

9. Кронштейн поддержки

10. Кабель

11. Стальной трос

1. С-образная шина (C-track)

2. Соединение

Технические данные

Скорость движения	<120 м/мин
Температура	-40°C - +125°C
Нагрузка кабеля	< 120 кг

Скорость движения	Глубина кабельной петли
Макс. 35 м/мин	>= 0.3 м
35-50 м/мин	<= 0.8 м
50-80 м/мин	>= 0.8 м

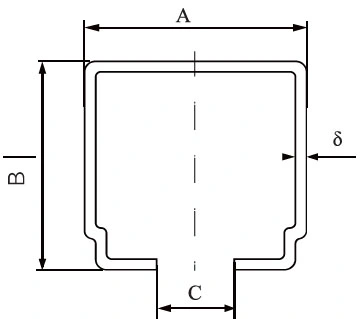

С-образная шина (C-track)

Тип	Вес (кг/м)	A	B	C	б
C32301.5	1.19	32	30	12	1.5
C40402.0	2.0	40	40	13	2.0
C63634.0	5.98	63	63	18	18

Материал: оцинкованная сталь, нержавеющая сталь 304# или 316#

(Покрытие нейлоном возможно для сильно коррозийной среды)

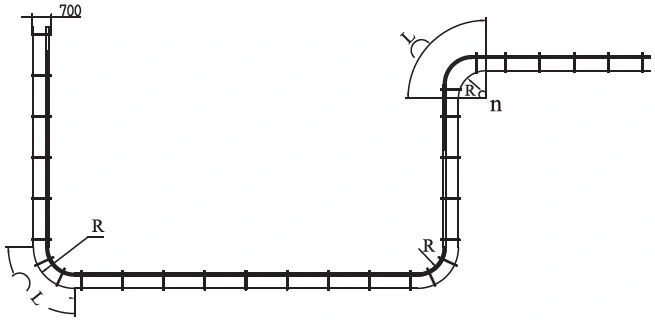

Изгибы: R ≥ 1,0 м, только C32 допускает кривизну

Длина изгиба:

L = n × π × R / 180°

L — длина кривой

n — центральный угол

R — радиус кривой

С-образная шина Nante серии C32

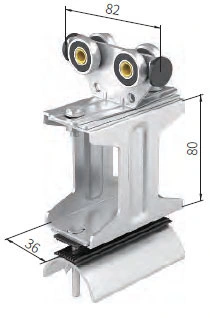

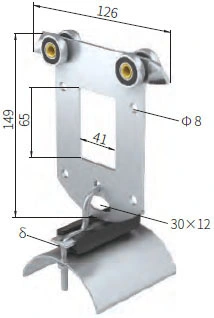

Тяговая тележка для плоского кабеля C32TT-75

Технические характеристики тяговой тележки C32TT-75:

Колёса: шарикоподшипниковые

Макс. скорость движения: 160 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: 75 W × 32 мм

Макс. масса кабеля: 25 кг

Масса тележки: 0,59 кг

Средняя тележка для плоского кабеля C32MT-75

Технические характеристики средней тележки C32MT-75:

Колёса: шарикоподшипниковые

Макс. скорость движения: 160 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: 75 W × 32 мм

Макс. масса кабеля: 30 кг

Масса тележки: 0,41 кг

Тяговая тележка для плоского кабеля C32TT-70

Технические характеристики тяговой тележки C32TT-70:

Колёса: шарикоподшипниковые

Макс. скорость движения: 120 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: 75 W × 32 мм

Макс. масса кабеля: 22 кг

Масса тележки: 0,55 кг

Средняя тележка для плоского кабеля C32MT-70

Технические характеристики средней тележки C32MT-70:

Колёса: шарикоподшипниковые

Макс. скорость движения: 120 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: 75 W × 32 мм

Макс. масса кабеля: 22 кг

Масса тележки: 0,32 кг

Концевая тележка C32ET

Технические характеристики концевой тележки C32ET:

Макс. скорость движения: 120 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: 75 W × 32 мм

Макс. масса кабеля: 25 кг

Масса тележки: 0,31 кг

Средняя тележка для плоского кабеля C32MT-60

Технические характеристики средней тележки C32MT-60:

Колёса: подшипниковые

Макс. скорость движения: 120 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: 60 W × 32 мм

Макс. масса кабеля: 20 кг

Масса тележки: 0,32 кг

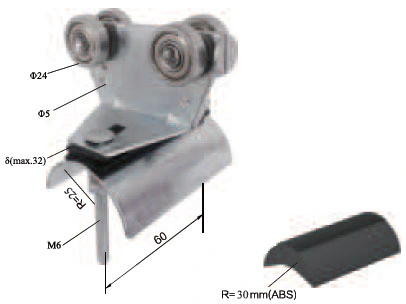

Пластиковая средняя тележка C32PP-70

Технические характеристики пластиковой средней тележки C32PP-70:

Колёса: нейлон

Макс. скорость движения: 120 м/мин

Материал: ABS

Температурный диапазон: -30 °С … +80 °С

Макс. кабель: 70 W × 32 мм

Макс. масса кабеля: 8 кг

Масса тележки: 0,14 кг

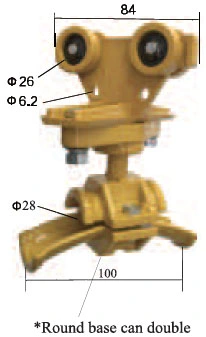

Пластиковая средняя тележка C32RPP-30

Технические характеристики пластиковой средней тележки C32RPP-30:

Колёса: нейлон
Макс. скорость движения: 120 м/мин
Материал: оцинкованная сталь + ABS
Температурный диапазон: -30 °С … +80 °С
Макс. кабель: 28 мм
Макс. масса кабеля: 8 кг
Масса тележки: 0,15 кг

Пластиковая средняя тележка C32RMT

Технические характеристики пластиковой средней тележки C32RMT:

Колёса: шарикоподшипниковые

Макс. скорость движения: 120 м/мин

Материал: оцинкованная сталь + нейлон

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: Ø50 мм / Ø80 мм / Ø160 мм

Макс. масса кабеля: 22 кг

Масса тележки: 0,29 кг

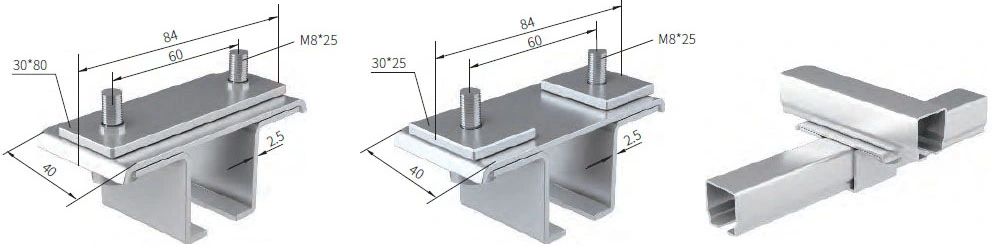

Кронштейн C32HG-1 / C32HG-2 для крепления С-образной шины

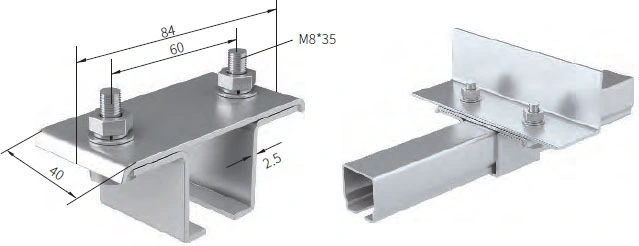

Кронштейн C32HG-5 для крепления на уголковую сталь

Тип	Вес (кг)	Материал
C32HG-1	0.22	оцинкованная сталь
C32HG-2	0.22	оцинкованная сталь
C32HG-5	0.20	оцинкованная сталь

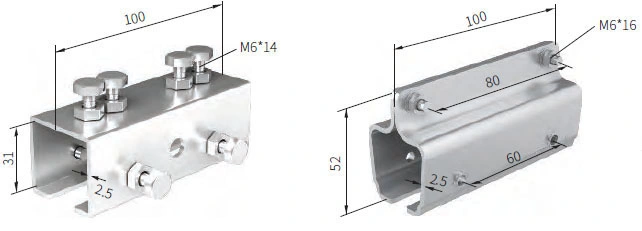

Соединения

Тип	Вес (кг)	Материал
C32JS-2	0.27	оцинкованная сталь
C32JS-1	0.3	оцинкованная сталь

Концевая крышка

Тип	Вес (кг)	Материал
C32EC	0.005	Пластик

End stop

Тип	Вес (кг)	Материал
C32ED	0.05	Оцинкованная сталь

Кабельный зажим

Тип	Вес (кг)	Материал
C32CP	0.02	Пластик

С-образная шина Nante серии C40

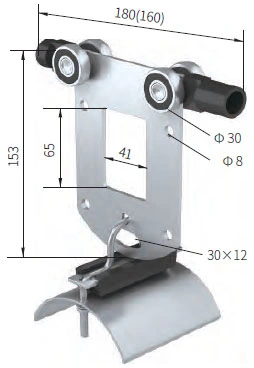

Тяговая тележка C40TT

Технические характеристики тяговой тележки C40TT:

Колёса: шарикоподшипниковые

Макс. скорость движения: 160 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: 75 W × 32 мм

Макс. масса кабеля: 35 кг

Масса тележки: 0,65 кг

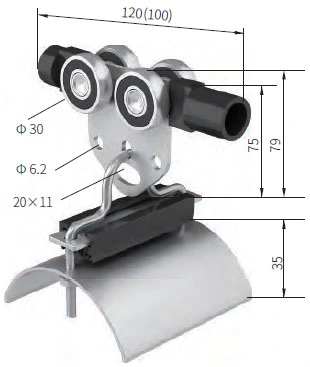

Средняя тележка C40MT

Технические характеристики средней тележки C40MT:

Колёса: шарикоподшипниковые

Макс. скорость движения: 160 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: 75 W × 32 мм

Макс. масса кабеля: 30 кг

Масса тележки: 0,52 кг

Пластиковая средняя тележка C40RMT

Технические характеристики пластиковой средней тележки C40RMT:

Колёса: шарикоподшипниковые

Макс. скорость движения: 100 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: Ø50 мм / Ø80 мм / Ø160 мм

Макс. масса кабеля: 28 кг

Масса тележки: 0,33 кг

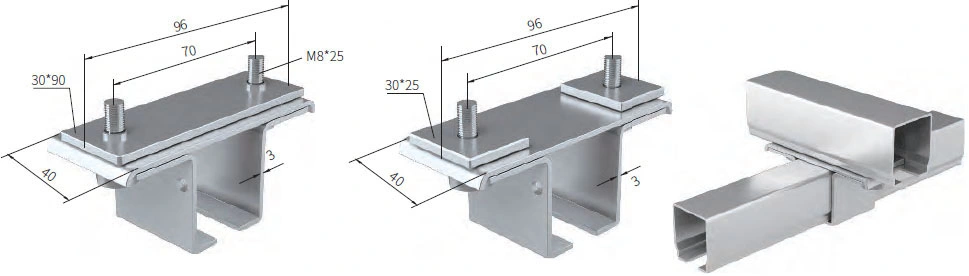

Кронштейн C40HG-1 и C40HG-2 для крепления С-образной шины

Кронштейн C40HG-5 для крепления на уголковую сталь

Тип	Вес (кг)	Материал
C40HG-1	0.30	Оцинкованная сталь
C40HG-2	0.30	Оцинкованная сталь
C40HG-5	0.22	Оцинкованная сталь
