Троллейный шинопровод Nante HFP56

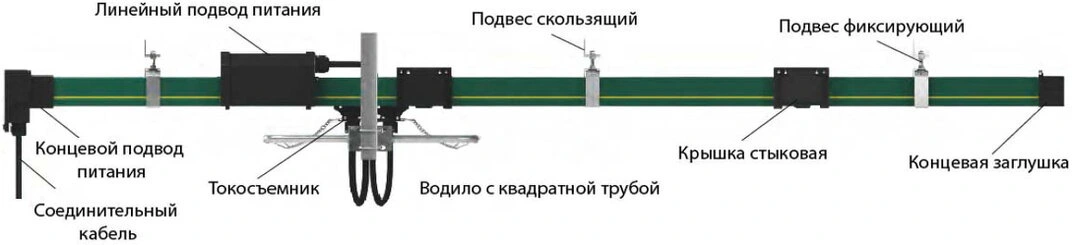

Система закрытых шин NANTE HFP — компактная, надёжная и безопасная система питания для кранов, талей, монорельсовых систем, конвейерных лент и др.

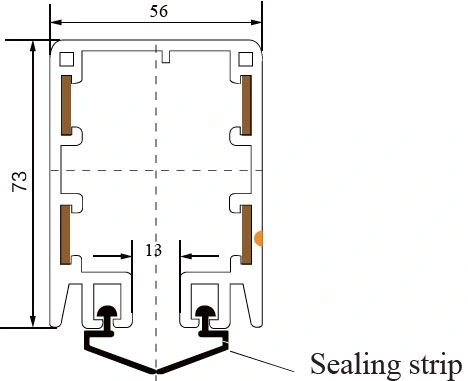

Особенности конструкции:
Корпус из ПВХ, рассчитанный на медные проводники
Токосъёмник проходит внутри ПВХ-корпуса, подавая питание на оборудование
Серия HFP: 4, 7 или 10 полюсов
Номинальная токовая нагрузка: 35–240 А
Механические характеристики Nante HFP56:
Предел гибкости: 75 Н/мм² ±10%
Предел прочности на разрыв: 40 Н/мм² ±10%
Диапазон температур:
Стандартный корпус: -20°C … +70°C
Высокотемпературный корпус: -10°C … +115°C
Воспламеняемость:
Огнестойкость: B1
Самозатухающий: класс B1 — без искрящих частиц, самозатухающий
Электрические характеристики Nante HFP56:
Макс. ток: 240 А
Макс. напряжение: 660 В
Диэлектрическая прочность: 30–40 кВ/мм
Удельное сопротивление: 5×10¹⁵ Ом·см
Поверхностное сопротивление: 10¹³ Ом·см
Сопротивление утечки: CTI 600-2.7
Код модели: HFP56-4-n/m
n — макс. токовая нагрузка
m — сечение проводника
Стандартная длина: 4 м, другие варианты до 6 м
Метод соединения:
50–120 А — на винтах
140–240 А — на болтовом соединении
Шаг кронштейнов: 1,2 м для прямого участка
Уплотнительная полоса: заказывается отдельно
| Тип | Кол-во полюсов | Сечение (мм²) | Макс. ток (А) | Расстояние крепежа (мм) | Макс. напряжение (В) | Сопротивление (Ω/км) | Масса (кг) |
| HFP56-4-8/35 | 4 | 8 | 35 | 35 | 600 | 1.944 | 2.09 |
| HFP56-4-10/50 | 4 | 10 | 50 | 35 | 600 | 1.656 | 2.16 |
| HFP56-4-12/65 | 4 | 12 | 65 | 35 | 600 | 1.321 | 2.23 |
| HFP56-4-15/80 | 4 | 15 | 80 | 35 | 600 | 1.137 | 2.30 |
| HFP56-4-20/100 | 4 | 20 | 100 | 33 | 600 | 1.011 | 2.43 |
| HFP56-4-25/120 | 4 | 25 | 120 | 33 | 600 | 0.713 | 2.56 |
| HFP56-4-35/140 | 4 | 35 | 140 | 33 | 600 | 0.522 | 2.95 |
| HFP56-4-50/170 | 4 | 50 | 170 | 33 | 600 | 0.337 | 3.25 |
| HFP56-4-70/210 | 4 | 70 | 210 | 33 | 600 | 0.265 | 3.85 |
| HFP56-4-80/240 | 4 | 80 | 240 | 30 | 600 | 0.223 | 4.16 |

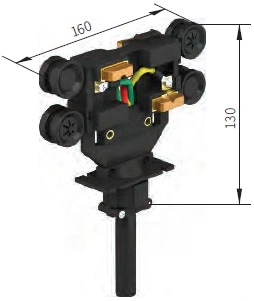

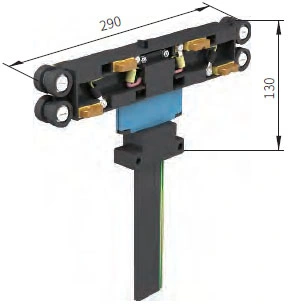

Токосъёмник 56JD-40
40 А — для шин 35–120 А
| Тип | Вес (кг) | Кол-во полюсов | Номинальная мощность |
| 56JD-4/40 | 0.70 | 4 | 40A |

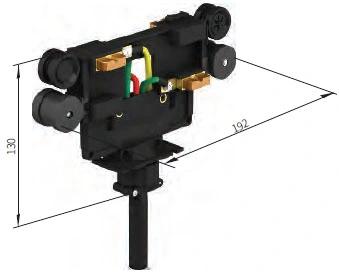

Токосъёмник 56JD-60
60 А — для шин 120–170 А
| Тип | Вес (кг) | Кол-во полюсов | Номинальная мощность |
| 56JD-4/60 | 1.35 | 4 | 60A |
Токосъёмник 56JD-80
80 А — для шин 140–240 А
| Тип | Вес (кг) | Кол-во полюсов | Номинальная мощность |
| 56JD-4/80 | 1.30 | 4 | 80A |
Токосъёмник для кривых (R > 1100 мм) 56JDR-4/25, 56JDR-4/40
25 А — для шин 50 А
40 А — для шин 65–120 А
| Тип | Вес (кг) | Кол-во полюсов | Номинальная мощность |
| 56JDR-4/25 | 0.50 | 4 | 25A |
| 56JDR-4/40 | 0.60 | 4 | 40A |
Сборка графитовой щётки 56CB-1 / 56CB-2
| Тип | Вес (кг) | Примечание |
| 56CB-1 | 0.04 | Используется для: Серийный токосъёмник 56JD |
| 56CB-2 | 0.04 | Используется для: Серийный токосъёмник 56JDR |
Соединительная коробка 56JBX/45 для изогнутых соединений (шины ≤120 А)
| Тип | Вес (кг) | Материал |
| 56JBX/45 | 0.09 | Пластик |

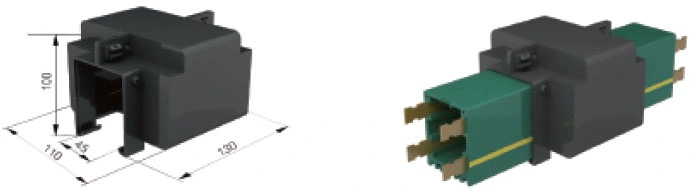

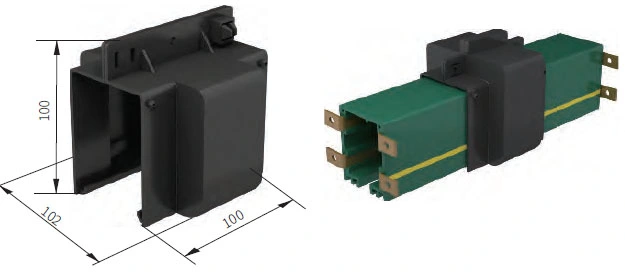

Соединительная коробка 56JBX-5 для болтовых соединений (шины ≥140 А)
| Тип | Вес (кг) | Материал |
| 56JBX-5 | 0.16 | Пластик |
Фиксированный кронштейн
| Тип | Вес (кг) | Материал |
| 56HG-3 | 0.21 | Сталь |
Скользящий кронштейн
| Тип | Вес (кг) | Материал |
| 56HG-4 | 0.17 | Сталь |
Болтовое соединение
| Тип | Вес (кг) | Материал |
| 56BT-80A | 0.042 | Стальной кожух и медная пластина |
| 56BT-120A | 0.049 | |
| 56BT-140A | 0.053 | |
| 56BT-240A | 0.085 |
Подвод питания / Соединение подводящего кабеля
| Тип | Вес (кг) | Материал |
| 56EF | 0.25 | Пластик |
| 56EJ | 0.06 | Латунь |
Заглушка
| Тип | Вес (кг) | Материал |
| 56EC | 0.065 | Пластик |
Подвод питания (с 0,5 м питающей шины)
| Тип | Вес (кг) |
| 56LF/500-4/80 | 1.91 |
| 56LF/500-4/120 | 2.07 |
| 56LF/500-4/140 | 2.18 |
| 56LF/1000-4/240 | 5.14 |
Изолирующий участок шины
| Тип | Материал |
| 56IS | Пластик с медью |

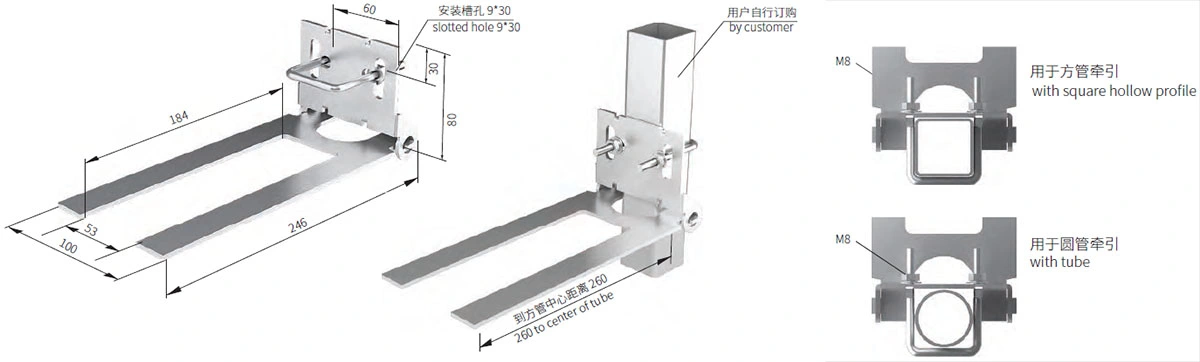

Тяговый рычаг
| Тип | Вес (кг) | Материал |
| 56TM/53 | 0.53 | Сталь |

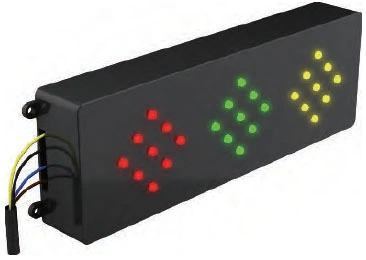

Светодиодный светильник 56LED
| Тип | Вес (кг) | Материал |
| 56LED | 0.28 | Пластик |

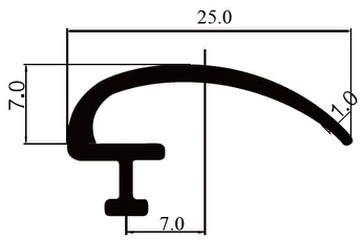

Уплотнительная полоса
Используется для пыльной или огнестойкой среды, обычно 50 м в одной упаковке
| Тип | Вес (кг) | Материал |
| 56SLT | 0.065 | Пластик |
