Монотроллейный шинопровод NSP-H19
Система NSP-H — современная мобильная система питания.
Особенности:
Материал проводника: медь или алюминий
Алюминиевый проводник укреплён нержавеющей полосой для долгого срока службы
Любое количество полюсов можно устанавливать вертикально или горизонтально, на прямых и кривых участках
Применимо как внутри помещений, так и на улице
Код модели: NSP-H19-n/m
n — сечение проводника
m — макс. токовая нагрузка
Стандартная длина: 4 м, другие варианты до 6 м
| Тип | Шина проводника | Сечение (мм²) | Номинальный ток (А) | Дистанция утечки (мм) | Сопротивление (Ω/км) | Масса (кг/м) |
| NSP-H19-100/150 | Алюминий | 100 | 150 | 35 или 80 | 0.376 | 0.46 |
Код модели: NSP-HT19-n/m
n — сечение проводника
m — макс. токовая нагрузка
Стандартная длина: 4 м, другие варианты до 6 м
| Тип | Шина проводника | Сечение (мм²) | Номинальный ток (А) | Расстояние крепежа (мм) | Сопротивление (Ω/км) | Масса (кг/м) |
| NSP-HT19-50/150 | Медь | 50 | 150 | 35 or 80 | 0.376 | 0.63 |
NSP-HT19-65/200 | Медь | 65 | 200 | 35 or 80 | 0.289 | 0.75 |
NSP-HT19-110/300 | Медь | 110 | 300 | 35 or 80 | 0.195 | 1.15 |
NSP-HT19-130/500 | Медь | 130 | 500 | 35 or 80 | 0.156 | 1.33 |

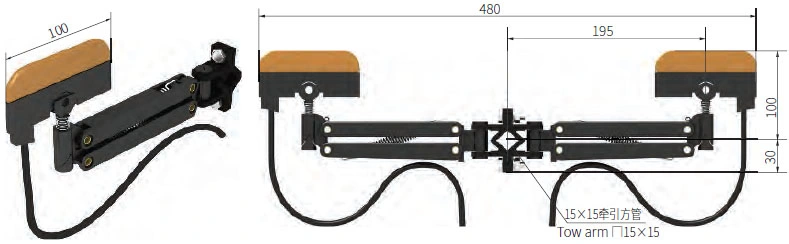

Токосъёмник NCC-100, NCC×2-100
| Тип | Вес (кг) | Материал | Номинальный ток |
| NCC-100 | 0.25 | оцинкованная сталь | 100 А |
| NCC*2-100 | 0.49 | оцинкованная сталь | 200 А |
Графитовая щётка и запасные части токосъёмника
| Тип | Вес (кг) | Материал |
| H19CB-100 | 0.1 | Медно-графитовая щётка |
Тяговый рычаг
| Тип | Вес (кг) | Материал |
| HTX-350 | 0.45 | оцинкованная сталь |
Кронштейн H19HG-1 / H19HG-2 / H19HG-5*
| Тип | Вес (кг) | Материал |
| H19HG-1 | 0.043 | Пластик |
| H19HG-2 | 0.035 | Пластик |
| H19HG-5* | 0.043 | Полиэстер |
* используется для высоких температур
Кронштейн H19HG-13 / H19HG-35*
| Тип | Вес (кг) | Материал |
| H19HG-13 | 0.088 | Пластик |
| H19HG-35* | 0.092 | Полиэстер |
Соединительная коробка H19JBX-1 / H19JBX-5*
| Тип | Вес (кг) | Материал |
| H19JBX-1 | 0.078 | Пластик |
| H19JBX-5* | 0.083 | Полиэстер |
* используется для высоких температур
Соединения NSP-H19
| Тип | Вес (кг) | Материал |
| H19JBT-150A | 0.071 | Алюминий |
| H19JBT-200A | 0.085 | Медь |
| H19JBT-300A | 0.092 | Медь |
| H19JBT-500A | 0.119 | Медь |

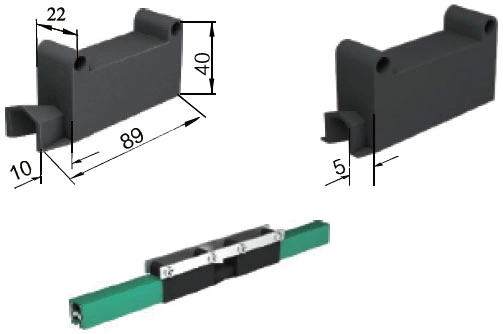

Заглушка H19EC
| Тип | Вес (кг) | Материал |
| H19EC | 0.02 | Пластик |
Изолирующий участок H19IS
| Тип | Вес (кг) | Материал |
| H19IS | 0.07 | Пластик |
